Hva er EN 1433?

EN 1433 er den europeiske produktstandarden for avløpsrenner til områder med ferdsel av fotgjengere og kjøretøy. Standarden stiller strenge krav til blant annet:

• Belastningskapasitet
• Materialstyrke
• Testmetoder
• Merking
• Produktkvalitet

Alle renner som er klassifisert etter EN 1433 testes etter samme metode.

Hvorfor er riktig belastningsklasse viktig?

Linjedrenering utsettes ofte for betydelige belastninger fra trafikk. Dersom belastingsklassen er for lav, eller rennene ikke er montert korrekt, kan konsekvensene bli kostbare. Vanlige følger av for lav belastningsklasse er:

• Deformerte eller ødelagte rister
• Skader på selve rennekroppen
• Setninger på omkringliggende dekke
• Kortere levetid.

Riktig belastningsklasse gir en trygg og driftssikker installasjon med lang levetid.

Så, hvilken belastningsklasse har jeg behov for?

Valg av belastningsklasse vurderes ut ifra om det skal ferdes kjøretøy over rennene, hvilke type kjøretøy dette er og hvor høy trafikkfrekvens det er.

Gang – og grøntarealer – A15

For gangtrafikk og i grøntarealer velges renner med belastningsklasse A15 (15 kN testbelastning).

A15 er beregnet for områder hvor det kun fotgjengere og syklister ferdes. Typiske bruksområder er:

• Hager
• Terrasser
• Parker

Velg A15 når det ikke er risiko for biltrafikk.

Hos oss kan du med fordel benytte Self-serien med A15 belastningsklasse til ditt neste prosjekt i gangarealer.

Se kategorien her

Personbiltrafikk – B125 og C250

Når det skal ferdes kjøretøy i et område med linjedrenering, må belastningsklasse velges deretter.

B125 (125 kN testbelastning) er beregnet for områder med lett kjøretøytrafikk. Dette er et godt valg for private innkjørsler, parkeringsplasser for personbiler, gangarealer og terrasser der belastningen hovedsakelig kommer fra personbiler og lettere kjøretøy

Typiske installasjoner:

• Innkjørsler
• Private parkeringsplasser
• Biloppstillingsplasser
• Gågater med begrenset trafikk

Dersom det i tillegg til personbiltrafikk vil være risiko for tyngre kjøretøy, for eksempel i forbindelse med brøyting, eller dersom trafikkbelastningen er høy, vil C250 være et fornuftig valg.

C250 (250 kN testbelastning) er godt egnet for områder med høyere belastning og større sikkerhetsmargin. Denne belastningsklassen anbefales i innkjørsler og gårdsplasser der det kan forekomme traktorer, varebiler, bobiler eller andre tyngre kjøretøy. C250 er også et godt valg der det brøytes om vinteren, ettersom både brøyteutstyr og støtbelastninger stiller større krav til renne og rist.

Typiske områder hvor C250 er det riktige valget:

• Innkjørsler til parkeringshus
• Parkeringsplasser
• Oppkjørsler
• Foran garasjer

Er du i tvil mellom B125 og C250, er C250 ofte det mest fremtidsrettede valget. Den ekstra styrken gir bedre sikkerhetsmargin dersom belastningen øker senere.

Vår desiderte bestselger er Base-serien til Stora-Drain med belastningklasse C250, nettopp fordi den er så anvendelig og har et bred bruksområde.

Se kategorien her

Offentlig vei og tung trafikk – D400

Dersom overvennsrenne utsettes for regelmessig trafikk av tunge kjøretøy, velges renner med belastningsklasse D400 (400 Kn testbelastning). Denne belastningsklassen er det naturlige valget for offentlige veier, terminaler, verksteder og andre steder hvor det ferdes biler, lastebiler og busser. D400 er tilsvarende belastningsklasse som også benyttes for kumlokk i vei.

Naturlige bruksområder for en D400 renne er:

• Offentlige veier
• Næringsområder
• Parkeringsplasser for tunge kjøretøy
• Logistikkområder.

Vårt lagerførtesortiment med Optima 150 og 200, samt Super 300 dekker dette segmentet.

Industri og havneområder – E600

E600 (&00 kN testbelastning) benyttes i områder hvor svært tunge kjøretøy ferdes. Typiske eksempler er tunge trucker, kraner, store hjullastere mm.

E600 renner benyttes ofte i områder som:

• Havner
• Containerterminaler
• Tung industri

BB Produkter kan levere flere ulike renner med belastningklasse E600 til dine prosjekter. Dette er normalt sett bestillingsvare.

F900 – de virkelig ekstreme belastningene

F900 er den høyeste belastningsklassen i EN 1433, og benyttes i områder hvor det er ekstremt høy belastning. Typiske installasjoner er:

• Flyplasser
• Militære anlegg
• Områder med spesialkjøretøy.

Denne klassen benyttes kun der ekstreme belastinger kan forekomme.

BB Produkter kan levere F900 renner på forespørsel med flere ulike størrelser. Dette produseres på bestilling hos Stora-Drain.

Riktig montering er avgjørende

Selv om ristene og renneløpet er testet og klassifisert etter en gitt belastningsklasse, er korrekt montering nødvendig for å opprettholde ønsket funksjon, styrke og levetid.

Alle renner, uavhengig av klasse, skal settes i jordfuktig betong. Ulik belastningsklasse stiller ulike krav til mengden betong og hvordan rennene støpes.

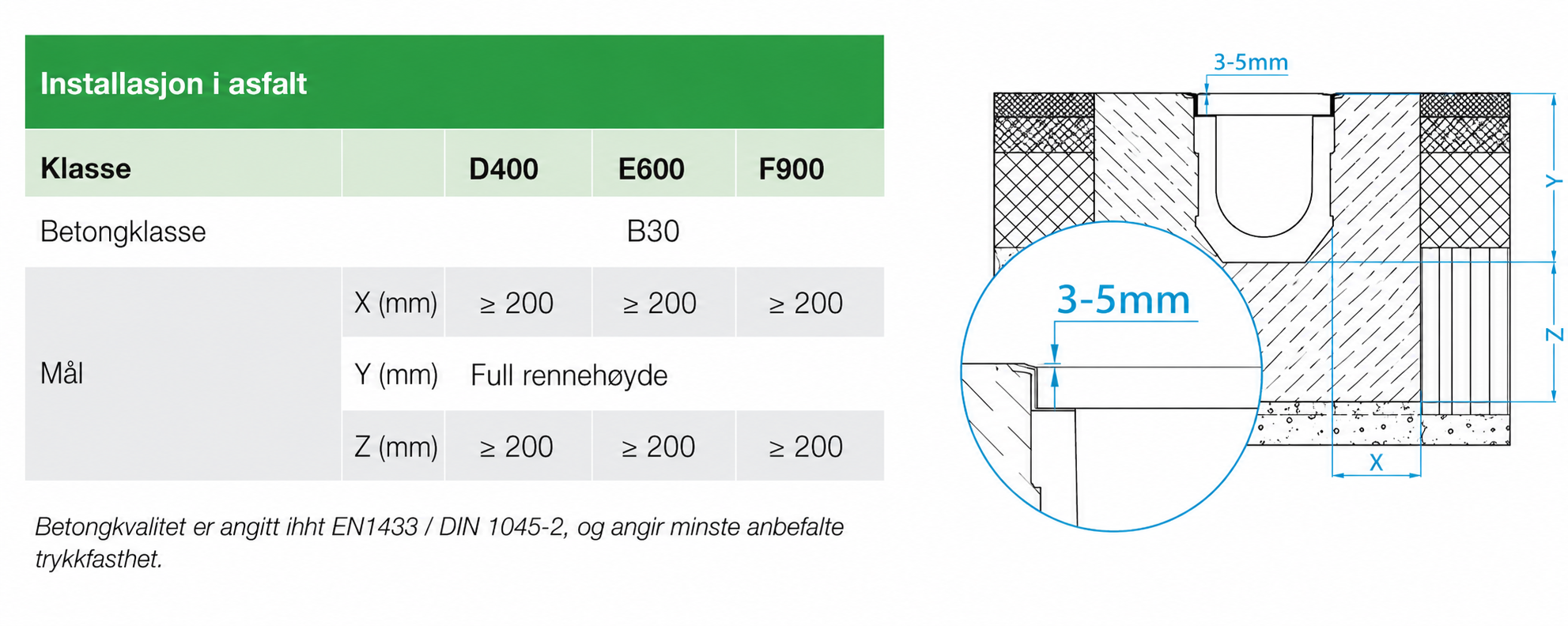

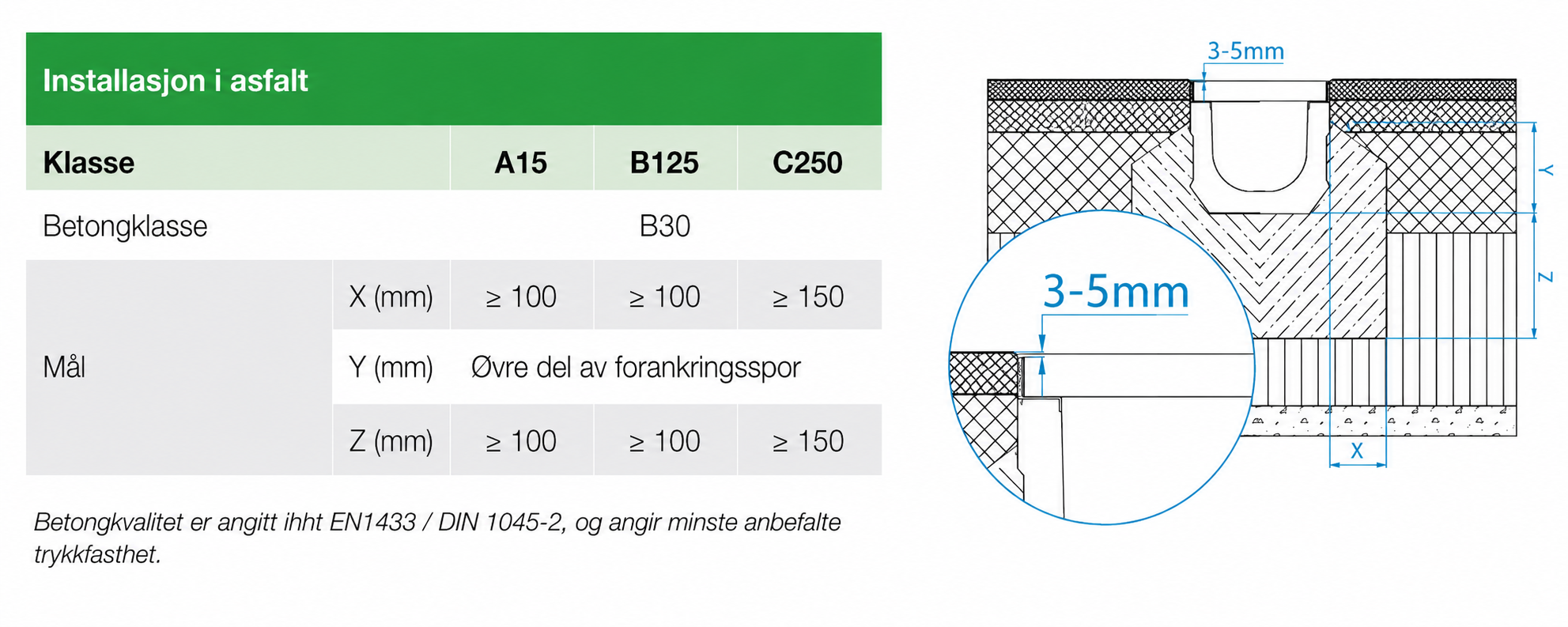

Her kan man se en enekel monteringsveiledning for linjedrenering i asfalt, og hvordan forskjellen i fundamentering og sidestøp er ulik for de lettere klassene og de tyngre klassene.

Med riktig valg av belastningsklasse og korrekt montering, sikres en solid installasjon med ønsket funksjon og lang levetid.

Ta kontakt med BB Produkter for råd og veiledning i valg av riktig belastningsklasse for ditt neste prosjekt med linjedrenering!
